Калькулятор блока питания для LED-ленты
Бесплатный инструмент планированияКакой блок питания нужен для LED-ленты?
Сложите максимальную мощность всех участков, которые могут работать одновременно. Добавьте другие нагрузки постоянного тока на этом блоке. Затем разделите сумму на выбранную используемую долю выходной мощности. Блок также должен выдавать правильное постоянное напряжение.
Например, нагрузке 96 Вт при загрузке 80% и без отдельного снижения требуется минимум 96 ÷ 0,8 = 120 Вт номинальной выходной мощности. При 24 В нагрузка потребляет примерно 4 А, а блок на 120 Вт рассчитан на 5 А. Это разные величины: потребление нагрузки и возможности блока.
Калькулятор показывает необходимый номинал и позволяет сравнить его с найденным изделием. Он не выбирает конкретную модель и не предполагает, что любое рассчитанное значение есть в продаже.
Найдите правильные данные на маркировке
Сначала проверьте напряжение. Ленте с маркировкой 24 V DC нужен совместимый блок постоянного напряжения 24 В. Большая мощность не делает блок на 12 или 48 В совместимым с ней. Напряжение проверяется отдельно от мощности.
Затем найдите мощность на единицу длины. Используйте W/m для метров или W/ft для футов либо дайте калькулятору пересчитать значения. Количество светодиодов, обозначение корпуса диода и обещанная яркость не заменяют паспортную мощность. Если указан только максимум целой катушки, разделите его на длину этой катушки в соответствующих единицах.
Для RGB, RGBW и ленты с регулируемым белым светом проверьте, какие каналы включены в мощность и какие могут работать вместе. Используйте максимальный одновременный режим, допустимый для конкретной ленты и контроллера. Обычная приглушённая яркость не подходит для расчёта системы, которую затем можно включить на полную мощность.
Измеряйте подключаемую длину с учётом разрешённых мест реза. Не включайте в неё кабель и неподключённые остатки. Участки с разной длиной или мощностью на метр вводите отдельными группами.
Формула расчёта блока питания LED-ленты
Мощность одной группы = длина одного участка × мощность на соответствующую единицу длины × количество одинаковых участков.
Общая нагрузка = сумма мощностей всех групп ленты + прочая одновременная нагрузка постоянного тока.
Минимальная номинальная выходная мощность = общая нагрузка ÷ (выбранная загрузка в процентах ÷ 100 × доступная мощность по данным производителя в процентах ÷ 100).
Расчётный ток нагрузки = общая мощность нагрузки ÷ постоянное напряжение системы.
Два процента имеют разный смысл. Если в заданных условиях доступно 90% номинала, а вы допускаете загрузку до 80% этой доступной мощности, используемая доля равна 0,9 × 0,8 = 0,72. Не применяйте оба снижения, если одно уже включает другое.
Почему загрузка 80% отличается от прибавки 20%?
Ограничение загрузки до 80% оставляет 20% мощности блока неиспользованными. Деление нагрузки на 0,8 равносильно умножению на 1,25. При умножении на 1,2 нагрузка составила бы 83,33% полученного номинала.
Руководство Flexfire LEDs по выбору блока питания использует деление нагрузки на 0,8 для рекомендации загрузки 80%. На этом основано начальное значение калькулятора. Его можно изменить, поскольку определяющей остаётся инструкция выбранного изделия.
Технические рекомендации MEAN WELL рассматривают температуру, нагрузку и снижение мощности для конкретных изделий. Калькулятор не выводит процент снижения из комнатной температуры. Смотрите график и условия именно вашего блока. Введённые 100% не подтверждают, что он отдаст полную мощность в шкафу или другом месте установки.

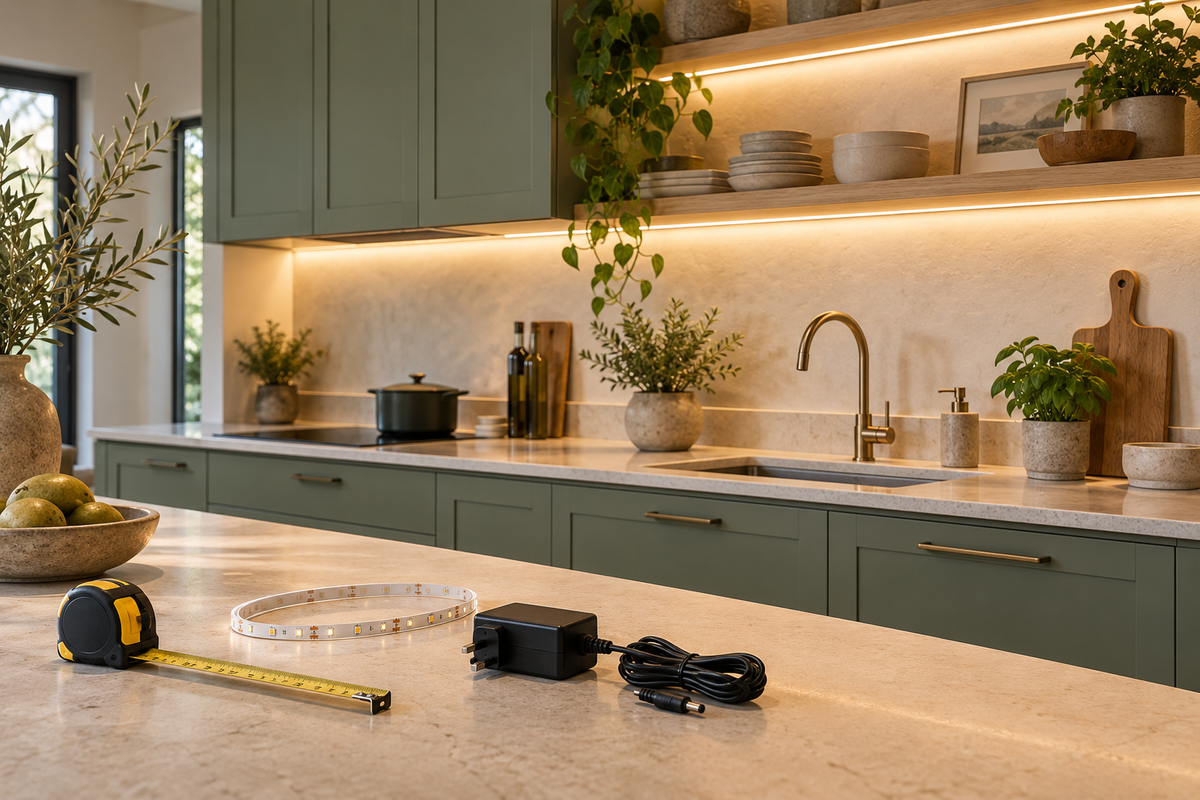

Пример расчёта: подсветка шкафов и полки
Допустим, два отдельных участка под шкафами имеют длину по 2,5 м и мощность 9,6 Вт/м. На полке установлен участок 3 м с мощностью 14,4 Вт/м. Всё работает от 24 В постоянного тока. Добавим условные 4,8 Вт прочей одновременной нагрузки:
- Ленты под шкафами: 2,5 × 9,6 × 2 = 48 Вт.
- Лента на полке: 3 × 14,4 = 43,2 Вт.
- Всего: 48 + 43,2 + 4,8 = 96 Вт.
- Расчётный ток нагрузки: 96 ÷ 24 = 4 А.
- При загрузке 80% и доступной мощности 100%: минимум 96 ÷ 0,8 = 120 Вт.
Для блока на 150 Вт и 24 В выбранный предел загрузки 80% равен 120 Вт. Нагрузка 96 Вт оставляет до этого предела 24 Вт и использует 64% номинала. У блока на 100 Вт с тем же напряжением предел был бы только 80 Вт. Он не обеспечит выбранный запас.
Если производитель допускает в условиях установки только 90% номинальной мощности, минимум равен 96 ÷ (0,8 × 0,9) = 133,333... Вт. Калькулятор показывает округлённую вверх цель 133,4 Вт. Для блока на 150 Вт соответствующий предел составит 150 × 0,9 × 0,8 = 108 Вт.
Кнопка примера также задаёт условный предел 5 м для каждого участка. Оба участка по 2,5 м и участок полки 3 м укладываются в него. Общие 8 м не означают, что разрешён один непрерывный участок длиной 8 м. Это пример характеристик, а не рекомендация изделия.
Мощность блока не определяет предельную длину участка
Waveform Lighting объясняет ограничения длины ленты отдельно от общей мощности блока. На длинном участке возможно падение напряжения и другие ограничения, даже если мощности блока достаточно.
Введите допустимую длину для конкретной ленты и выбранной подачи питания. Калькулятор сравнивает её с каждым физическим участком. Он не рассчитывает сопротивление кабеля, падение напряжения, точки питания и допустимый ток соединителей. При предупреждении нужен пересмотр схемы по инструкции. Один более мощный блок проблему не решает.
Частые вопросы
Можно ли ввести номинал блока в амперах?
Да. Выберите амперы в разделе проверки блока и введите ток его непрерывного выхода постоянного тока. При выбранном выходном напряжении ватты = вольты × амперы. Например, 24 В × 5 А = 120 Вт. Используйте номинал этой выходной линии и напряжения, а не входной ток из сети.
Нужно ли учитывать КПД блока питания?
Этот расчёт сравнивает нагрузку постоянного тока с выходной мощностью постоянного тока. Он не уменьшает паспортную выходную мощность повторно на КПД преобразования. КПД нужен для оценки потребления из розетки, но этот калькулятор не рассчитывает счета за электричество и входной ток сети. Снижение выходной мощности по условиям производителя является отдельной величиной.
Определяет ли рассчитанный ток выбор контроллера или кабеля?
Нет. Общий ток полезен для планирования, но у контроллера могут быть ограничения как суммарно, так и по каждому каналу. Важны также длина и сечение кабеля, соединители, падение напряжения и защита. Подходящий номинал блока не подтверждает пригодность этих элементов. Их проверяют отдельно для конкретной схемы.
Можно ли считать несколько блоков одним большим?
Считайте каждый независимо питаемый участок со своим блоком и запасом. Сумма номинальных мощностей не означает, что выходы блоков можно объединять. Следуйте подходящей схеме подключения и инструкциям оборудования.
Подходит ли это для драйверов постоянного тока и лент сетевого напряжения?
Нет. Модель рассчитана на ленты постоянного напряжения 5, 12, 24 или 48 В. Она не проектирует цепи со стабилизацией тока, ленты прямого подключения к сети и соединения переменного тока. Сетевые подключения и защиту поручите квалифицированному электрику.
