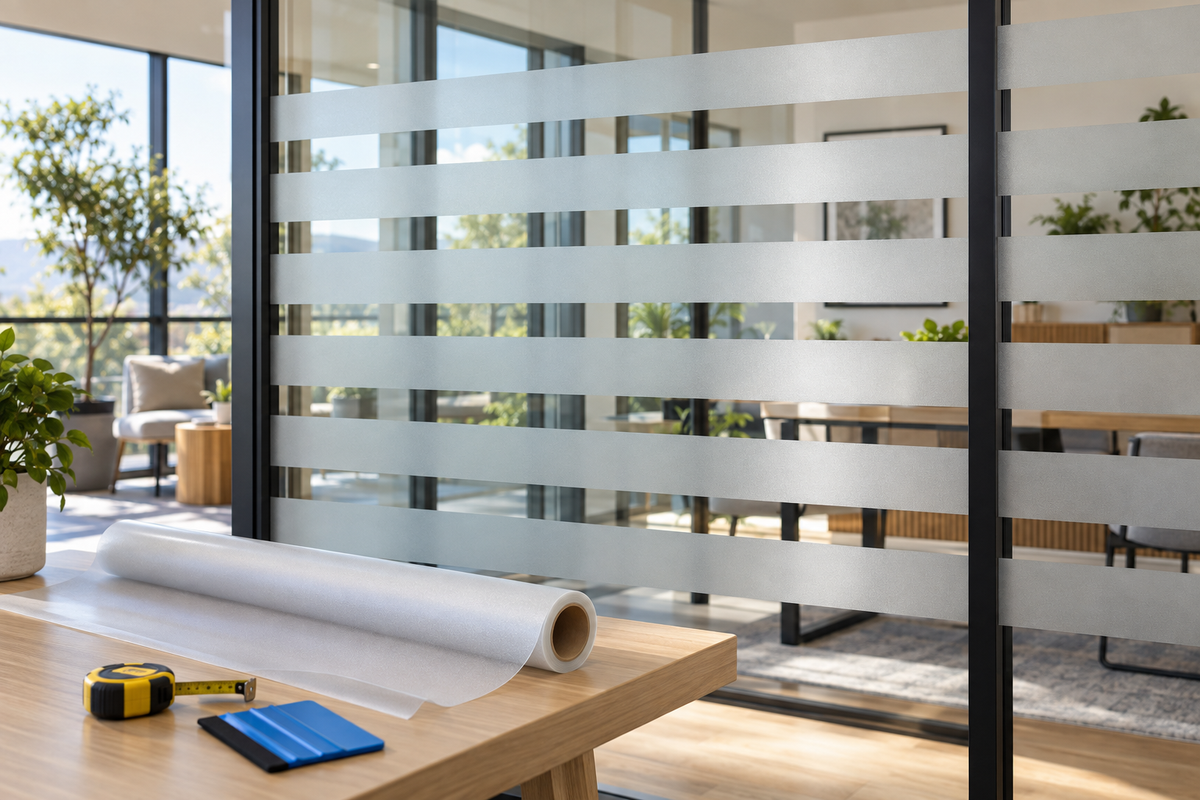

Спланируйте матовые полосы на стекле и рассчитайте покупку сплошной матовой плёнки. Калькулятор покажет ширину полос, прозрачные промежутки, разметку и раскрой рулона.
Сколько плёнки нужно для матовых полос на стекле?
Начните с количества и готовых размеров полос. Добавьте припуски и запасные полосы, затем проверьте, как прямоугольники помещаются по ширине и длине рулона. Если купить плёнку только по площади матовых участков, её может не хватить: длинная полоса должна вырезаться целиком.
Калькулятор предназначен для отдельных полос из сплошной матовой оконной плёнки. Он подходит для горизонтальных и вертикальных полос на прямоугольном стекле и нескольких одинаковых стёкол. Результат включает пропорциональную схему, точную разметку и практичный раскрой в одном направлении.
Кратко о трёх режимах расположения
| Ваша задача | Выберите режим | Что получается по краям |
|---|---|---|
| Сохранить выбранную ширину полос и прозрачный промежуток | Сколько целых полос поместится? | Максимальное целое число полос располагается по центру. Оставшееся место делится поровну между двумя краями. |
| Сохранить выбранное число полос и их ширину | Равные промежутки при заданном числе полос | Внутренние и крайние промежутки внутри рабочей области равны. Указанный отступ от стекла добавляется снаружи рисунка. |
| Сохранить число полос и внутренний промежуток | Ширину при заданном числе полос и промежутке | Полосы заполняют рабочую область. По обоим краям остаётся только заданный отступ. |
Горизонтальные полосы распределяются по высоте стекла, вертикальные по ширине. Длина полосы равна второму размеру стекла за вычетом отступов с двух концов.
Измерьте стекло и определите положение рисунка
Измерьте видимое стекло внутри рамы. Проверьте ширину и высоту в нескольких местах. Калькулятор рассчитан на прямоугольник. Для перекошенного стекла, изгибов и вырезов нужен отдельный шаблон по фактическим размерам.
Отступ от края оставляет прозрачное стекло вокруг рабочей области. Это не припуск на подрезку. Соблюдайте инструкцию плёнки. Если полосы нужны только в средней части большого стекла, рассчитайте этот прямоугольник отдельно и отметьте его положение на стекле. В этом случае позиции в таблице отсчитываются от края выбранной области.
На одинаковых стёклах рисунок повторяется. Для разной ширины, высоты или числа полос нужны отдельные расчёты. Если полосы должны совпадать на соседних стёклах разной высоты, размечайте их от общей горизонтальной линии. Отдельное центрирование на каждом стекле не гарантирует совпадения.
Не путайте прозрачные промежутки и припуски
Прозрачный промежуток остаётся на стекле между готовыми полосами. Припуск увеличивает заготовку с каждого края. Для готовой полосы длиной 100 см и шириной 10 см с припуском 0,5 см по всему периметру нужна заготовка 101 × 11 см.
Если полосы до монтажа точно режутся в готовый размер, укажите нулевой припуск, если ваш процесс не требует запаса. Для подрезки после позиционирования используйте припуск для выбранной плёнки и метода. Промежуток раскроя разделяет соседние заготовки на рулоне. Он отличается и от прозрачного промежутка на стекле, и от припуска вокруг заготовки.
Боковые кромки исключают непригодную часть по обоим длинным краям рулона. Концевой запас оставляет неиспользуемую длину на обоих концах каждого купленного отрезка или рулона. Эти поля учитывают повреждённые края или место для работы оборудования. Значения примера не заменяют инструкцию монтажа.
Почему важно направление раскроя
Иногда длинная узкая полоса расходует меньше плёнки, если расположить её поперёк рулона. Но автоматически поворачивать заготовки нельзя. Например, технический лист Avery Dennison Frosted Glass Window Film объясняет, что направление может менять внешний вид покрытия и его нужно сохранять от раскроя до нанесения.
По умолчанию длина полосы идёт вдоль рулона. Можно выбрать поперечное направление. Сравнение используйте только для плёнки, которая допускает оба варианта с нужным результатом. Калькулятор сравнивает два раскроя с единым направлением всех деталей. Он не смешивает повёрнутые и неповёрнутые полосы и не гарантирует наилучший раскрой среди всех возможных.
Отрезки и целые рулоны рассчитываются по-разному
Для непрерывного отрезка калькулятор размещает целые ряды, добавляет промежутки раскроя и концевые запасы. Длина округляется вверх до шага заказа продавца. При шаге 0,1 м можно заказать 2,4 м, 2,5 м и так далее. Уточните, что продавец поставляет один непрерывный отрезок и принимает такой шаг.
Для целых рулонов сначала определяется число полных рядов на одном рулоне. Затем рассчитывается вместимость рулона в заготовках и округляется количество рулонов вверх. Недостаточно разделить суммарную длину полос на длину рулона. Например, из рулона длиной 100 см нельзя вырезать две заготовки по 60 см, даже если общей длины нескольких рулонов вроде бы хватает.
Последний ряд может быть заполнен частично. Неиспользованные боковые полосы и концы рулона отражены разницей между купленной площадью и площадью заготовок. Калькулятор не предполагает, что эти остатки дадут дополнительные полосы или пригодятся в другой работе.
Пример: стекло 120 × 180 см
Выберите горизонтальные полосы шириной 10 см с прозрачным промежутком 5 см. При отступе 0,2 см от каждого края рабочая высота равна 179,6 см, а готовая длина каждой полосы 119,6 см.
Двенадцать полос занимают по высоте 12 × 10 + 11 × 5 = 175 см. Оставшиеся 4,6 см делятся поровну, затем добавляется отступ 0,2 см. Первая полоса начинается на расстоянии 2,5 см от верхнего края. Нижний прозрачный отступ тоже равен 2,5 см.
Запас 10% добавляет к двенадцати установленным полосам две целые запасные. Нужно вырезать четырнадцать заготовок. При припуске 0,5 см с каждого края размер заготовки составит 120,6 × 11 см.
Возьмите рулон шириной 122 см, оставьте по 0,5 см с каждой стороны и 0,2 см между заготовками. При расположении полос вдоль рулона в ряд помещаются десять заготовок. Для четырнадцати нужны два ряда: 120,6 + 0,2 + 120,6 = 241,4 см. Без концевого запаса и при шаге заказа 0,1 м нужно купить один непрерывный отрезок 2,5 м.
При условной цене 20 € за метр плёнка стоит 50 €. Если допускается поперечный раскрой, по ширине помещается одна заготовка, а четырнадцать рядов занимают 156,6 см. С тем же шагом заказа это 1,6 м и 32 €. Это альтернативные раскрои в одном направлении, а не основание игнорировать требования производителя.
Формулы для ручного расчёта
Используйте одну единицу длины во всех формулах. A обозначает размер, по которому повторяются полосы, за вычетом двух краевых отступов; b ширину полосы; g внутренний прозрачный промежуток; n количество полос.
- Максимальное число целых полос: n = округлить вниз((A + g) ÷ (b + g)).
- Дополнительный отступ при центрировании внутри рабочей области: (A − n × b − (n − 1) × g) ÷ 2.
- Равные внутренние и крайние промежутки при заданном числе полос: g = (A − n × b) ÷ (n + 1).
- Ширина полосы при заданном числе и внутреннем промежутке: b = (A − (n − 1) × g) ÷ n.
- Длина или ширина заготовки: готовый размер + 2 × припуск.
- Целые запасные полосы: округлить вверх(число устанавливаемых полос × процент запаса ÷ 100).
Рабочая ширина рулона равна полной ширине за вычетом двух кромок. Заготовок в ряду = округлить вниз((рабочая ширина + промежуток раскроя) ÷ (размер заготовки поперёк рулона + промежуток раскроя)). Рядов нужно = округлить вверх(всего заготовок ÷ заготовок в ряду).
Длина непрерывного раскроя = число рядов × размер заготовки вдоль рулона + (число рядов − 1) × промежуток раскроя + два концевых запаса. Округлите длину вверх до фактического шага заказа.
Рядов на целом рулоне = округлить вниз((длина рулона − два концевых запаса + промежуток раскроя) ÷ (размер заготовки вдоль рулона + промежуток раскроя)). Умножьте на число заготовок в ряду, чтобы получить вместимость рулона. Затем округлите вверх(всего заготовок ÷ вместимость рулона). Нулевая вместимость означает, что целая заготовка не помещается.
Частые вопросы
Подходит ли расчёт для готовой полосатой плёнки?
Только если вы вырезаете отдельные полосы из сплошной плёнки. В готовом полотне с рисунком прозрачные участки часто являются частью непрерывной плёнки и тоже расходуют материал. Используйте калькулятор оконной плёнки для целых полотен, а направление и совмещение рисунка проверяйте отдельно.
Означает ли покрытие 70% стекла такую же приватность или потерю света?
Нет. Покрытие показывает только долю площади стекла, занятую готовыми полосами. Приватность зависит от плёнки, размера промежутков, угла обзора и освещения. Прозрачные промежутки остаются видимыми. Покрытие не определяет светопропускание, защиту от солнца или соответствие обязательной маркировке стекла. При наличии подходящих оптических данных используйте отдельный калькулятор светопропускания VLT по его назначению.
Какой запас плёнки предусмотреть?
Начальное значение запаса 10% от числа устанавливаемых полос можно изменить. Оно округляется вверх до целых дополнительных полос. Подберите запас для проб, работы с материалом и возможных ошибок. Запасные полосы уже включены в раскрой, а округление заказа тоже учтено. Не добавляйте тот же запас повторно.
Может ли калькулятор собрать полосу из коротких частей?
Нет. Каждая полоса должна помещаться целой заготовкой в допустимом направлении раскроя. Если это невозможно, выберите другой рулон или измените рисунок. Стыки, нахлёсты и составные полосы требуют отдельного плана.
Как точно перенести разметку?
Откройте таблицу разметки под результатом. Для горизонтальных полос измеряйте начало и конец от верхнего края стекла, для вертикальных от левого. Используйте один исходный край, а не складывайте округлённые ширины и промежутки. Схема служит для просмотра, разметку выполняйте по размерам.
Заменяет ли калькулятор инструкцию монтажа?
Нет. Соблюдайте требования выбранной плёнки к совместимости со стеклом, очистке, нанесению, отступам и подрезке. Методы монтажа различаются. Калькулятор рассчитывает геометрию и количество материала, но не выбирает плёнку и не подтверждает пригодность стекла.
